数控榫槽机资料大全(珍藏版)

作者:华洲数控王鑫经理 发布时间:2019-11-02 08:20

  数控榫槽机资料大全

  很多木工师傅对于数控榫槽机的基础知识有着迫切的需要,他们只是会操作数控榫槽机设备,但是对于设备具体有哪些优势,具体结构原理并不了解,今天我们就普及一下数控榫槽机的相关知识。

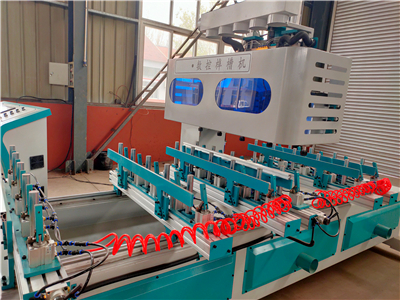

数控榫槽机设备

  一、数控榫槽机的简介

  数控多轴榫槽机应具有两个工位,交替进行装整机采用数控技术,人机界面采用对话式编程,夹和加工,并且可以加工出不同形式的榫头。数控具有自动化程度高、榫头尺寸修改快捷、操作简单方便等特点。可加工的榫头形式包括直位榫、斜位榫、夹具须满足直、曲、棒、条等多种形式的夹紧要求。平面斜位榫、立体榫位榫、圆形榫、椭圆形榫及方形榫。人机界面需要体现简单易用,操作人员只需进行简单的参数设置即可完成对榫头的加工,体现出传统仿形加工无可比拟的优越性,可适应木制构件图3数控双端铣榫机加工的榫头形式的各种加工要求。

数控榫槽机的优势

  二、数控榫槽机的具体优势

  1、数控榫槽机操作简单:设备是针对普通工人设计,条状类工件榫槽只需要简单的对刀,录入槽参数即可自动生成加工代码,自动加工。

  2、设备可加工的范围广泛,适用加工不同类别的榫槽,腰圆榫槽、圆榫、圆弧槽、样条榫的加工,双工位,可不停机进行工件装夹,不间断生产,生产效率高。

  3、精度高。制槽采用数控定位,自动校准刀头位置,加工面光滑,尺寸精准,榫头榫眼吻合紧密;

  4、机器配备双工作台,单人即可操作,调节手轮对工作工作夹具的大小进行调节。

  5、机械通用性好:可配置多种夹具,对各种条状类,弯曲料的工件进行榫槽加工。

  6、操作系统好:操作简单明,工作系统程序稳定,放心生产,无售后服务烦恼。该机器采用数控控制,菜单式选择,参数化输入,较传统机械调节榫头尺寸和形状更为方便、快捷。

  7、适用于加工各种直线槽、异形槽,实用性强,尤其对于多榫槽、榫槽间距较小、孔槽组合、同一工件榫槽长度和深度不同以及复杂的异形工件加工。

各型号的对比

  三、各型号数控榫槽机的对比

  数控榫槽机市面上目前是两种形式,一种是数控五轴榫槽机,一种是六轴数控榫槽机,这个种感觉是差一轴实际上总体观看一个是十轴,一个是六轴。十轴是双工位,每一个工位是五轴同时进行加工,两个工位轮流上料下料,不浪费时间。六轴也是双工位,每一个工位有三个轴同时进行加工,两个工位轮流上下料,同样不浪费时间,只是在效率上略逊色五轴。五轴数控榫槽机分x、y、z三轴,也就是说最低标配也得是三轴机械,华洲使用的都是plc控制系统,这种系统在价格上会高于pc控制系统,但是这个系统在工作中是非常稳定的,工作中机械下刀的过程中带有一定的弧度,这样的工作方式能够大大的延长机械的使用寿命,保证机械的稳定性,防止电机烧毁。

  设备的加工精度一般可达0.05—0.1MM,数控机床是按数字信号形式控制的,数控装置可以进行曲补偿,因此,数控榫槽机机床定位精度比较高。加工质量稳定,可靠,加工同一批零件,在同一机设备,使用相同刀具和加工程序,刀具的走刀轨迹相同,零件的一致性好,质量稳定。

数控榫槽机设备特性

  四、数控榫槽机设备特性

  数控具有自动化程度高、榫头尺寸修改快捷、操作简单方便等特点。可加工的榫头形式包括直位榫眼、斜位榫、夹具须满足直、曲、棒、条等多种形式的夹紧要求。人机界面需要体现简单易用,操作人员只需进行简单的参数设置即可完成对榫眼的加工,体现出传统仿形加工无可比拟的优越性,可适应木制构件。。其工作台可实现上、下、左、右、前、后的调整。刀具的安装座与电机主轴相对关系精确,保证了芯钻与外方凿的同轴度、避免了经常“打刀”现象,延长了刀具咖和巡头采用弹簧自动复位机构,但由于设计独到,使板杆操作力在机头上下往复过程中不随位置不同而变化(空车状态)。该机床结构精至分紧雳了性能可靠,适合门窗家俱行业使用。

  以上内容对数控榫槽机的加工、优势、特性做了具体的介绍,我们致力于打造更好的数控木工机械。本文由华洲数控王鑫经理提供,欢迎大家一起来交流学习。
