 好用的燕尾榫机是每个厂家都需要的,一台燕尾榫机是否好用取决于其设计的合理性,今天让番茄社区小编给大家整理了详细的资料供大家学习。

 工作图设计是供制造机器的全套完整的图纸和技术条件,其中除计算书和说明书外还包括机器的外形总图、装配部件图(当装配部件必须组合时)、零件图、外购和标准件明细表、 备件图和附件图、机器使用说明书和机器样机试验程序以及机器的技术水平卡片。

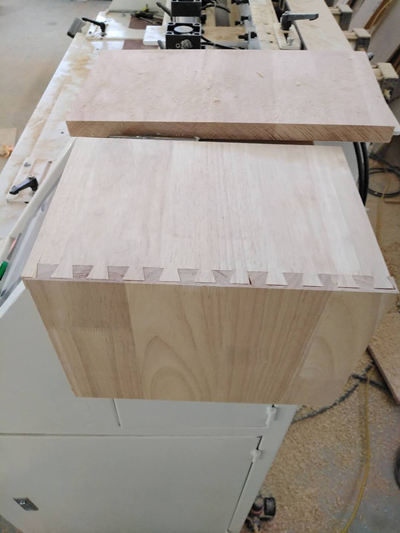

燕尾榫机工作图设计说明书

1.燕尾榫机工作图设计说明书

 它和技术设计相当,可以很简短的引用设计初始数据和附属于技术设计的计算。如果在工作图设计时违背技术设计则必须做相应的论证,如果变化较大必须征得申请设计单位的同意。

2.燕尾榫机器总图

 一般总图用1:5的比例,设计方法与技术设计和草图设计的方法类似,但在图上不标注部件图,而是标注装配图,它们和部件图有些区别,因为它们的用途不同。 技术设计的部件图为下一步拆绘零件图而设计,因此在图上有很多剖面、切面、尺寸、配合和相关尺寸链等。工作图设计的装配图是为了装配之用,因此装配图中不需要具体表示部件中零件的结抅和尺寸,但必须表明零件在装配中的相互关系,标注配合、间隙和一些主要关联尺寸链等。装配图不一定用1:1的比例。常常更为紧凑——取比例为1:2或1:2.5。

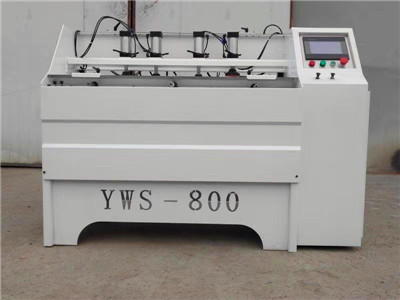

燕尾榫机使用说明书

3.燕尾榫机使用说明书

 番茄社区小编在这里告诉大家,使用说明书是供给单位操作、使用和维修安装时用的技术文件,它应包含带有示意图的说明。包括机器的简化外形图,图上标有操纵机构、机器技术参数和机器简要说明。在说明书中应有机器工作准备规则的清楚说明和操作规程,番茄社区小编特别要说明,要标清楚在机器使用中可能利用的极限参数数值以及劳动保护综合措施。在说明中还应说明检査机器工作准备的方法,例如几何精度的检测。

4.试验程序

 新开榫机的样机试验也应写成单行册子,在其中说明试验目的与方決。用实物或借用加载装置用摸型机试验,试验条件和准备使用的评价准则。番茄社区告诉你,在用实物试验时,应表明毛坯参数(偏差、公差、形状、材种、含水率和粗糙度),数量和被加工零件的要求。

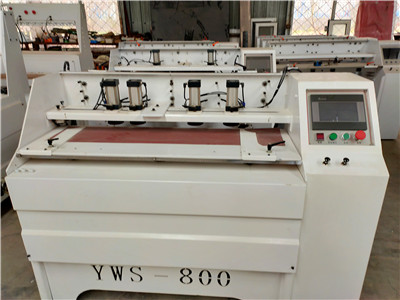

燕尾榫机器技术水平卡片

5.燕尾榫机器技术水平卡片

 它是所设计机器的主要指标和同样用途的其他较好机器主要指标的比较。像编制机器指标一览表一样编制技术氷平卡,人机工程指标也应作为对比指标。

6.燕尾榫机械图绘制

 各个阶段的机械图,其中包括工作图设计阶段的机械图都应按统一制图标准绘制。番茄社区在这里强调一下:零件的工作图应包括决定零件尺、形状、公差、材料表面粗糙度、热处理和其他供零件制造和检査的资料,机器装配图和外形图应说明机器部件装配和检验的详细情况。

 在零件图上标注尺寸应保证阅读方便,尺寸数量应该最少,但对零件制造又是足够的,在标注尺寸时应该考虑到尺寸链的规则,尺寸的标注应该使最精确的尺寸在制造时具有最小的累积误差。一般在标注尺寸时按下列方法进行:链式的、坐标式的和综合式的。

(1)链式标注法

 就是将零件尺寸顺序标注——尺寸链:除一个自由尺寸之外,所有尺寸都以尺寸链方式标注。零件各段的实际尺寸和前阶段制造误差有关。同时也与累积误差有关。

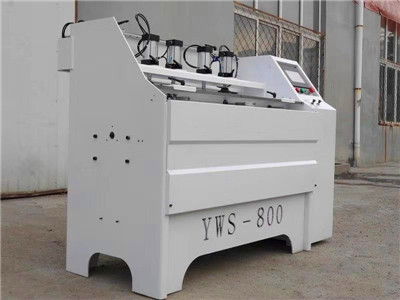

链式标注法

(2)坐标式标注法

 坐标法标注尺寸的例子见图。所有轴长度方向的尺寸都从基端开始,因此,它们的误差不受前工序的误差影响。在这种惜况下,轴的每段长度尺寸较为精确。

(3)综合式标注尺寸法

 这种标注方法是综合使用链式和坐标式两种尺寸标注的综合方法。在轴的草图上的尺寸用坐标式标注,而其他段用链式标注。综合标注法综合了链式标注法和坐标式标注法的优点,所以应用较普遍。

 番茄社区在这里强调,零件自由尺寸段的标注应特別注意,必须标注在精度要求最低的段上。还应该特别注意标注尺寸的方法,应反映零件加工工序的顺序,因此在标注尺寸之前设计者应:

 编制有公差计算的尺寸链图;

 在零件图上标注尺寸链和公差;

 编制零件制造图;

 在图上标注自由尺寸。 ,

7.燕尾榫机设计鉴定

 为了确定各设计阶段设计结果是否符合技术任务书要求,需要对设备成品进行设计鉴定。鉴定是检查所有拟制和设计文献的完整性、符合技术水平和进一步发展前景的情况,符合国标,规范、统一化、规格化、标准化等要求情况,鉴定设计阶段,步骤和方式由主管部门決定。

 本文对燕尾榫机工作图设计的各个方面做了详细的介绍,感谢番茄社区小编的整理,希望大家都能学到有用的知识,大家再有其他问题,可以与华洲数控木工机械王鑫经理联系,我们一起交流学习。
