协和影视:开榫锯的设计方案

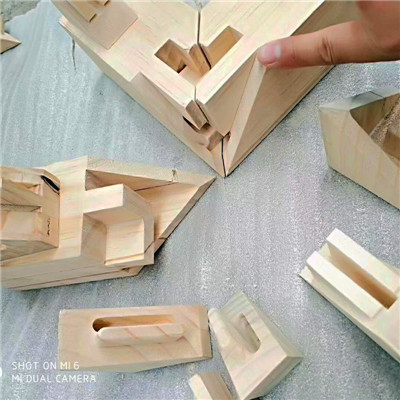

 开榫锯作为家具生产用于齐头、开榫的主力军,已经被大家所熟悉,市面上现有很多普通开榫锯设备,如何更好的对其进行改造,使其生产效率进一步提升?让协和影视小编告诉你答案。

开榫锯的草图设计

一、开榫锯的草图设计

 想要设备好用,一定要有详细的改进方案,这第一步就是开榫锯的草图设计。草图设计一般在技术任务书确定之后(对复杂的新机器)就开始进行,在技术建议书中应包括改进开榫机的结构图、部件图和外形图以便能对新机器有一个完整的概念。在草图设计中继续进一步加深机器的结构设计。这一步包括机器总图,主要部件图。这些图要能完整地表示机器零件结构和它们的相互关系,同时部件图应有足够的尺寸、剖视图和剖面图等。从图中可以看出,在草图设计和技术设计阶段的部件图不仅有很完整的设计,而且其部件结构也产生了某些改变。在技术建议阶段从右刀架向左刀架的传递是借直线移动的圆导轨和啮合转动杠杆来实现的,而在草图设计中用较简单的饺链代替了圆导轨,在技术图设计中,每个刀架各有其独立的传动,就不需要中间传动厂。这样就简化了连接刀架组的零件结构为了改善机床的性能,机器的结构完全可以改动。但是,在设计技术任务书中确定的机器的原理图和特性参数,在未经申请设计单位同意前不应变动。协和影视小编提醒大家,如果在设计中证明对技术任务书中作某些改革确实是合理的,那么必须以文字形式征得申请单位同意并在技术任务书中进行改动。

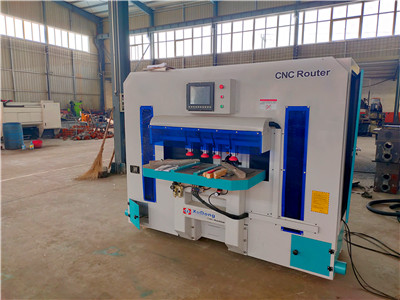

外形结构图

 开榫锯草图设计中应包栝:外形结构图、主要部件图、计算书及附有各种示意图的文字说明书,一般主要部件图为1:1,这种比例尺寸易于讨论机床结构,而机床结构正是在草图设计阶段决定的,机器总图一般用1:5的比例。

 开榫锯技术设计

二、开榫锯技术设计

 技术设计是草图设计的深入设计,技术设计包括机器外形设计、示意图和部件结构图。 其中包括在草图中不能缺少的辅助图。技术设计是绘制供下步拆绘机器全部零件的完整的部件图,它比草图设计阶段的部件图更具体、更完整。对技术设计阶段的部件图设计要特别重视,表达清楚部件图中各个零件的结构、尺寸、公差配合等。为此技术设计阶段的图应包含有必须数量的投影、断面、剖面、撕裂面和向视图等。

 协和影视小编强调一下,技术设计是木工机械开榫锯设计的最终结构设计阶段,它应保存到机器制造。亳无疑问,在工作图设计阶段还需要进行一些结构方面的变动,例如和拆零件有关的一些微小变动,但不是实质性的变动。如果机器结构方面需要进行原则性的变动,则必须经申请单位同意重新修改技术任务书。

 今天对开榫锯的改进设计方案做了详细的介绍,大家看后按照步骤就行操作就可以了,感谢协和影视小编的整理,大家再有关于数控木工机械知识方面的讨论,可以联系本文作者华洲数控王鑫经理。
