数控曲线带锯资料大全(珍藏版)

作者:木工机械技术 发布时间:2019-09-29 09:09

  数控曲线带锯资料大全(珍藏版)

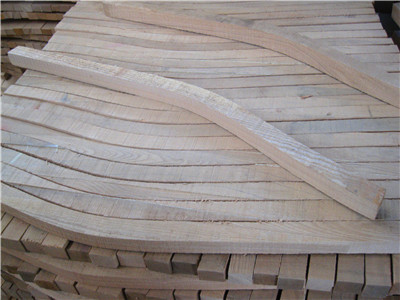

  数控曲线带锯机又称为立式带锯,主要用于将木料、毛料、厚板等材料切割成方材或是条状,数控曲线带锯机是切割木料加工的主要设备。

数控曲线带锯的优势

  一、数控曲线带锯的优势

  该数控木工带锯与其他带锯相比,其主要有点是:作为切割来使用,它的切割效果更好。因为采用锯条切割,在一次加工中可以同时切割多层木料,所以生产效率较高。对操作工人的技术要求也低于其他数控带锯设备,现代化的数控曲线带锯自动化程度都比较高。按照设备的加工方向,该款木工机械可以分为立式带锯机和卧式带锯两款,前者在垂直方向做往复运动,而后者是在水平方向作往复运动,目前来说,立式带锯机的应用较为广泛。

设备分类及比较好点

  二、设备分类及其比较好点

  数控曲线带锯分为通用型和专用型两种型号,通用型用于大批量锯切各种圆木板材、木方等,材料长度一般为2.5m左右。专用型带锯机用于切割比较短的圆木材料,或是大直径圆木,亦或是根据客户的实际需要进行定做。卧式带锯又可以分为双层切割和单层切割的方式。

  双层切割机只有一个连杆,其比较好点是快速、连续的进给材料,生产效率高,可以达到每班100立方米。双层切割一般用在现代化机械化生产车间,机械化程度高,省人工。根据用途不同,双层切割可以分为不同的系列,这一系列用于锯切圆木板材;比较早系列用于将方材锯成板材。后者比前者加工行程更短,并且上下进给滚筒的间距也小。

  单层切割式一般是双连杆的,并且加工速度比较低,他们的生产效率不是很高,每班在20立方米左右,在小型制材车间使用比较多,并且还有专门用于切割短料、木箱板的单层切割曲线锯。

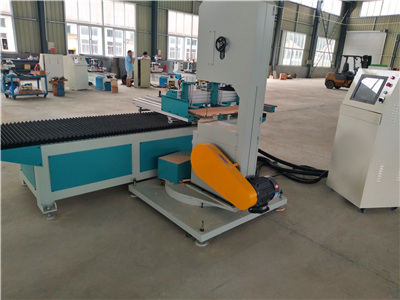

数控曲线带锯机构组成

  三、数控曲线带锯的机构组成

  数控曲线锯由床身、切削机构、进给机构、传动机构、辅助机构和操作机构组成。设备的切削机构驱动由电机经过三角带的传动和曲柄连杆机构来实现的。曲柄连杆机构由带有两个飞轮的曲轴和连杆组成。脸干的下头铁加通过球面辊子轴承和曲柄想链接。连杆的上头架通过针辊轴承和下横梁的销轴相连接。在点击关掉以后用带式制动器对设备进行只懂。带式制动器由两条制动带包压飞轮实现制动,制动器由装在床身上的杠杆操纵。

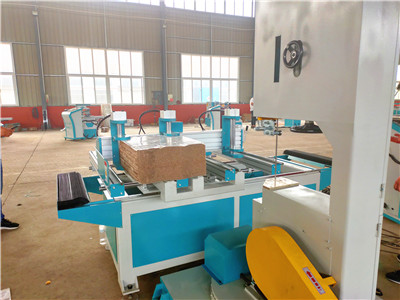

  设备采用滚筒进给机构,进给机构实现连续进给或断续进给材料。在连续进给材料时,材料由装在上下滚筒架上的滚筒进给,进给滚筒由单单直流电机经三角皮带传动和减速机带动。下滚筒位于固定高度,并通过齿轮转动,上进给滚筒装在可垂直移动的上滚筒架上,并通过链传动和链轮进行转动。上进给滚动的移动是用液压油缸来实现的。

加工参数

  四、数控曲线带锯的加工参数

  1.产品品牌:王鑫

  2.产品形式:立式

  3.动力类型:电动

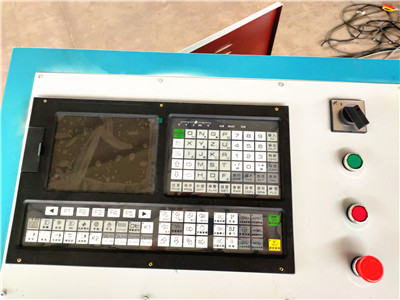

  4.控制形式:数控

  5.送料速度:可调

  6.旋转轴转角:±90°

  7.相应的大加工尺寸:1220mm×2500mm ×260mm

  8.外型尺寸(长×宽×高):3990mm×2310mm×1500mm

  9.电机功率:4KW

  以上是数控曲线带锯的详细介绍,对设备的优势、分类、机构组成、参数等做了详细的介绍,希望大家看过后能学到详细的设备知识。本文由王鑫数控木工机械王鑫经理单家撰稿,未经允许禁止转载。
