百分百贴图:双端铣榫机结构详解(一)

作者:华洲数控王鑫经理 发布时间:2019-08-10 09:33

百分百贴图:双端铣榫机结构详解(一)

 双端铣榫机又叫做双端开榫机,是开榫机设备的一种,主要应用在需要两端同时开榫的沙发、椅子、床等家具生产,今天让百分百贴图小编给我们详细介绍一下双端铣榫机的结构。

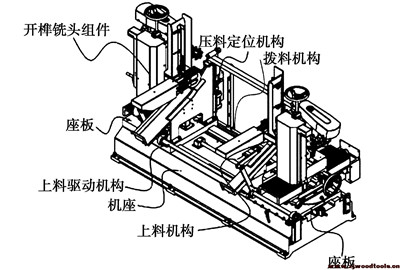

 数控双端铣榫机又叫做双端开榫机,由机座、座板、开榫铣头组件、上料驱动机构、上料机构、压料定位机构和拨料机构组成,其结构示意图如图所示。 双端铣榫机机座的两端均安装有座板,其中一座板通过丝杠传动沿机座上的导轨滑动;机座上还安装有开榫铣头组件、上料机构和拨料机构,上料机构位于开榫铣头组件的内侧并通过上料驱动机构驱动,上料机构的前端侧壁上安装有压料定位机构。

双端开榫机结构

一、双端开榫机铣刀部分结构

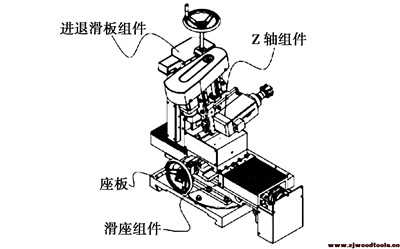

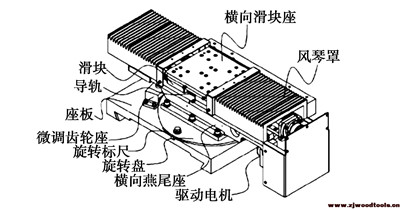

 双端开榫机开榫铣头组件由滑座组件、进退滑板组件和Z轴组件组成,其结构示意图如图所示。滑座组件由旋转标尺、旋转盘、导轨、滑块、横向滑块座和横向燕尾座组成,其结构示意图如图所示。通过微调齿轮座上的主动齿轮使旋转盘转动,旋转盘转动的角度可由旋转标尺读出,从而使开榫铣头组件转动;横向滑块座通过丝杠传动装置相对于横向燕尾座做直线滑动,可实现进退滑板组件的直线运动。横向滑块座的两端连接风琴罩,可防止木屑进入到滑座组件内,从而可保证滑座组件的使用寿命。

双端开榫机铣刀结构

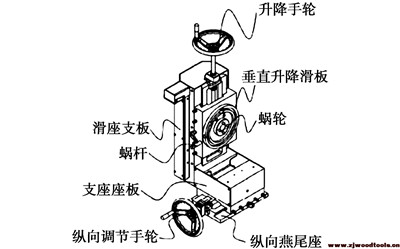

 进退滑板组件由纵向调节手轮、升降手轮、纵向燕尾座,支座座板、滑座支板和垂直升降滑板组成,其结构示意图如图所示。垂直升降滑板内安装有蜗轮蜗杆,蜗杆驱动蜗轮转动,通过调节纵向调节手轮可使支座座板纵向移动,通过调节升降手轮可使垂直升降滑板升降,从而实现Z轴组件的纵向移动和垂直升降。通过蜗轮蜗杆传动,引导Z轴组件的转动,使双端铣榫机开榫刀可多个自由度的调节,以满足不同异型工件的加工需求。

滑座组件结构

 下面由百分百贴图小编介绍Z轴组件结构部分,示意图如图所示。该组件由窄座导轨滑块、旋转支承板、升降电机、主轴电机、开榫刀、垂直滑座支板和滑动直线导轨组成。旋转支承板的一侧壁安装在蜗轮上,另一侧壁上安装有滑动直线导轨,垂直滑座支板安装在与滑动直线导轨滑动配合的窄座导轨滑块上,垂直滑座支板设置有丝杠传动装置,升降电机安装在旋转支承板的顶部且通过带传动与丝杠传动装置相连接,丝杠传动装置驱动垂直滑座支板相对于旋转支承板工作,垂直滑座支板还安装有主轴电机,开榫刀安装在主轴电机的主轴上。

双端铣榫机进退滑板组件结构

二、双端铣榫机上料驱动机构

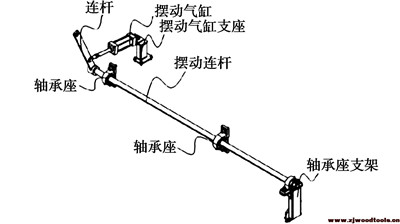

 上料驱动机构由摆动气缸支座、摆动气缸、摆动连杆和轴承座支架组成,其结构示意图如图所示。双端开榫机摆动气缸支座安装在固定座板上,摆动气缸铰接在摆动气缸支座上,其活塞杆与一连杆机构相连接,连杆机构分别安装在摆动连杆的两端。在摆动连杆上设置有多个轴承座,其安装在上料支座后侧壁,摆动连杆的端部还安装有一轴承座支架。在上料过程中,摆动气缸运动带动连杆摆动,由于两个连杆通过摆动连杆连接,因此其动作具有一致性,采用摆动铰链式送料结构可实现快速、平稳送料。

双端铣榫机上料驱动机构

 以上内容是对双端铣榫机-双端开榫机开榫铣刀部分、上料驱动机构的介绍,感谢百分百贴图小编的整理,本文由华洲数控木工机械提供,更多木工机械知识 双端开榫机:http://www.huazhousk.com/chanpin/kaisunji/
